3D-skannaus: fyysisestä kappaleesta tarkka digitaalinen malli
Kun piirustuksia tai CAD-malleja ei ole, 3D-skannaus on nopein tapa muuntaa fyysinen kappale digitaaliseen muotoon ja jatkaa siitä eteenpäin.
Ongelma ja ratkaisu
Sinulla on fyysinen kappale, mutta ei piirustuksia eikä CAD-mallia
Tilanne on tuttu monelle teollisuusyritykselle: käytössä oleva osa rikkoutuu tai kuluu, mutta alkuperäisiä piirustuksia ei ole tallessa. Toimittaja on saattanut lopettaa, dokumentit ovat kadonneet tai osaa ei ole koskaan piirretty mihinkään. Käytännössä sinulla on fyysinen kappale kädessä, mutta ei mitään tapaa uudelleenvalmistaa sitä.

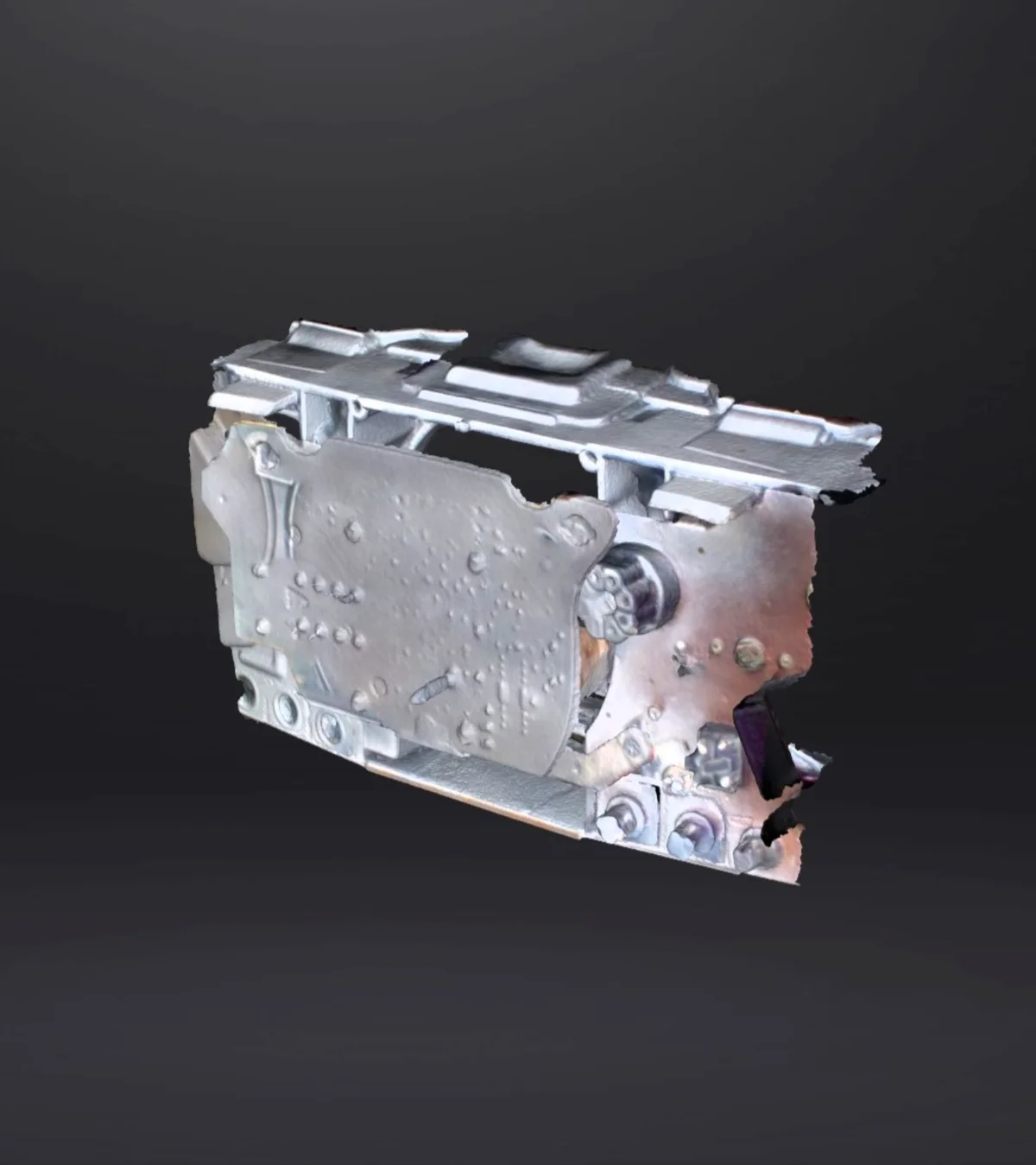

3D-skannaus ratkaisee tämän ongelman. Ammattitason Einscan-skannerillamme luomme fyysisestä kappaleesta tarkan digitaalisen 3D-mallin, joka tallentaa kappaleen muodot, mitat ja yksityiskohdat. Skannattu malli voidaan käyttää sellaisenaan 3D-tulostukseen, tai se voidaan siirtää jatkomallinnukseen, jos kappaletta halutaan muokata tai parantaa ennen valmistusta.
Käyttötilanteet
Milloin 3D-skannausta tarvitaan?
Skannaus on nopein reitti fyysisestä kappaleesta digitaaliseen malliin, erityisesti silloin kun muuta lähtötietoa ei ole.
Reverse engineering ja varaosien valmistus
Alkuperäistä osaa ei enää valmisteta, piirustukset ovat kadonneet tai toimittajaa ei enää ole. 3D-skannaus muuntaa olemassa olevan kappaleen digitaaliseksi malliksi, josta voidaan valmistaa identtinen varaosa. Skannatusta mallista voidaan tulostaa suoraan korvaava osa tai käyttää sitä lähtökohtana tarkemmalle mallinnukselle, jos kappaletta halutaan samalla parantaa.
Laadunvalvonta ja mittaus
Valmistetun kappaleen todellinen muoto ei aina vastaa suunniteltua. 3D-skannauksella fyysinen kappale voidaan verrata alkuperäiseen CAD-malliin ja tunnistaa poikkeamat tarkasti. Tämä on erityisen hyödyllistä sarjatuotannossa, jossa yksittäisen kappaleen mittavirhe voi kertautua ja aiheuttaa ongelmia kokoonpanossa.
Olemassa olevan osan jatkokehitys
Joskus osaa ei tarvitse kopioida sellaisenaan vaan parantaa. 3D-skannaus tuottaa tarkan lähtömallin, jonka pohjalta 3D-mallinnuksella voidaan muokata muotoja, lisätä kiinnityskohtia tai vahvistaa rakenteita. Ilman skannausta tällaiset muutokset vaatisivat kappaleen mittaamisen ja mallintamisen tyhjästä, mikä on huomattavasti hitaampaa ja epäluotettavampaa.
Digitaalinen arkistointi
Fyysiset kappaleet kuluvat, rikkoutuvat ja katoavat. Digitaalinen 3D-malli säilyy muuttumattomana ja on aina käytettävissä uudelleenvalmistukseen, mittaukseen tai dokumentointiin. Arkistoimalla kriittiset osat digitaalisesti varmistat, että ne voidaan valmistaa uudelleen vuosienkin päästä ilman alkuperäistä kappaletta.
Prosessi
Miten 3D-skannaus etenee käytännössä?
Prosessi on suoraviivainen. Tuot kappaleen, me skannamme ja käsittelemme sen valmiiksi malliksi.
Tuo kappale skannattavaksi
Skannaus tehdään ensisijaisesti työpajassamme Tampereella. Kappaleen voi tuoda paikan päälle tai lähettää postilla. Skannaus onnistuu myös kohteessa, jos verkkovirta on käytettävissä. Kerro samalla, mihin tarkoitukseen skannattu malli tulee, jotta voimme optimoida jälkikäsittelyn oikein.
Skannaus Einscan-skannerilla
Einscan-skanneri luo kappaleen pinnasta yksityiskohtaisen pistepilven, joka tallentaa muodot ja mitat tarkasti. Skannausmenetelmä valitaan kappaleen koon ja muodon mukaan parhaan tarkkuuden saavuttamiseksi.
Jälkikäsittely
Raaka pistepilvi käsitellään siistiksi 3D-malliksi. Ylimääräiset pisteet poistetaan, pinta optimoidaan ja malli tarkistetaan mittaustarkkuuden osalta. Tarvittaessa täytämme skannauksen katvealueet ja korjaamme pinnan epätasaisuudet.
Toimitus haluamassasi muodossa
Valmis malli toimitetaan STL-, OBJ- tai STEP-muodossa käyttötarkoituksen mukaan. STL soveltuu suoraan 3D-tulostukseen, STEP jatkokehitykseen CAD-ohjelmistossa ja OBJ visualisointiin. Halutessasi jatkamme suoraan tulostukseen tai mallinnukseen samalla tiedostolla.
Miksi me
Miksi skannata meillä?
Käytämme Einscan 3D-skanneria, joka tuottaa tarkan pistepilven myös monimutkaisista geometrioista. Skanneri ei kuitenkaan yksin riitä. Ratkaisevaa on, mitä skannatulla datalla tehdään sen jälkeen. Jälkikäsittely vaatii ymmärrystä kappaleen käyttötarkoituksesta, materiaaleista ja valmistusmenetelmästä.
3D Tallissa skannauspalvelun takana on tekniikan insinööri, joka ymmärtää teknisten kappaleiden vaatimukset. Tämä tarkoittaa, että skannattu malli ei ole vain pintadata, vaan harkitusti käsitelty tiedosto, joka on valmis seuraavaan vaiheeseen.
Skannaus yhdistyy saumattomasti muihin palveluihimme. Jos skannattu malli tarvitsee muokkausta, se siirtyy suoraan 3D-mallinnukseen ilman välikäsiä. Jos kappale halutaan valmistaa heti, se menee suoraan 3D-tulostukseen. Koko ketju skannauksesta valmiiseen kappaleeseen tapahtuu saman katon alla.
Tämä poistaa tarpeen koordinoida useita toimijoita ja vähentää virheiden mahdollisuutta tiedostomuunnosten ja siirtojen välillä. Saat yhden yhteyshenkilön, joka vastaa koko prosessista alusta loppuun.
Jatkopolut
Skannauksen jälkeen
Skannattu 3D-malli voidaan hyödyntää suoraan seuraavissa palveluissamme.
UKK
Usein kysyttyä 3D-skannauksesta
Minkä kokoisia kappaleita voidaan skannata?
Einscan-skannerilla voidaan skannata muutaman senttimetrin pienoisesineistä suurempiin kappaleisiin. Tarkka kokoalue riippuu skannaustavasta, joten ota yhteyttä ja kerro kappaleesi mitat, niin arvioimme toteutettavuuden.
Voidaanko skannatusta mallista tulostaa suoraan?
Skannatusta mallista voidaan tulostaa kopio sellaisenaan, mutta toiminnallisiin osiin skannausdata ei yleensä suoraan riitä. Skannaus on parhaimmillaan reverse engineeringissä, jossa kaarevista ja monimutkaisista pinnoista saadaan mittatarkat mitat mallinnuksen pohjaksi. Näin lopullinen kappale voidaan suunnitella alusta asti toimivaksi ja tulostaa oikeilla toleransseilla.
Tarvitseeko kappale tuoda paikan päälle?
Kyllä, skannaus tehdään ensisijaisesti työpajassamme Tampereella. Kappaleen voi tuoda paikan päälle tai lähettää postilla. Voimme tehdä skannauksen myös kohteessa, jos verkkovirta on käytettävissä. Suurien kappaleiden skannauksessa on tiettyjä rajoitteita, joten kannattaa kysyä etukäteen.
Paljonko 3D-skannaus maksaa?
Hinta riippuu kappaleen koosta ja monimutkaisuudesta sekä tarvittavan jälkikäsittelyn laajuudesta. Pyydä tarjous ja kerro kappaleesta ja käyttötarkoituksesta, niin annamme tarkan hinnan.
Missä tiedostomuodoissa malli toimitetaan?
Toimitamme mallin STL-, OBJ- tai STEP-muodossa käyttötarkoituksen mukaan. STL ja OBJ soveltuvat tulostukseen ja visualisointiin, STEP jatkokehitykseen CAD-ohjelmistossa. Jos et ole varma, mikä formaatti sopii tarpeeseesi, autamme valinnassa.
Tarvitsetko 3D-skannausta?
Kerro kappaleestasi ja käyttötarkoituksesta, niin arvioimme yhdessä, miten 3D-skannaus voi auttaa projektissasi.
